Водоснабжение из скважин от фирмы WILO — 09.04.2014

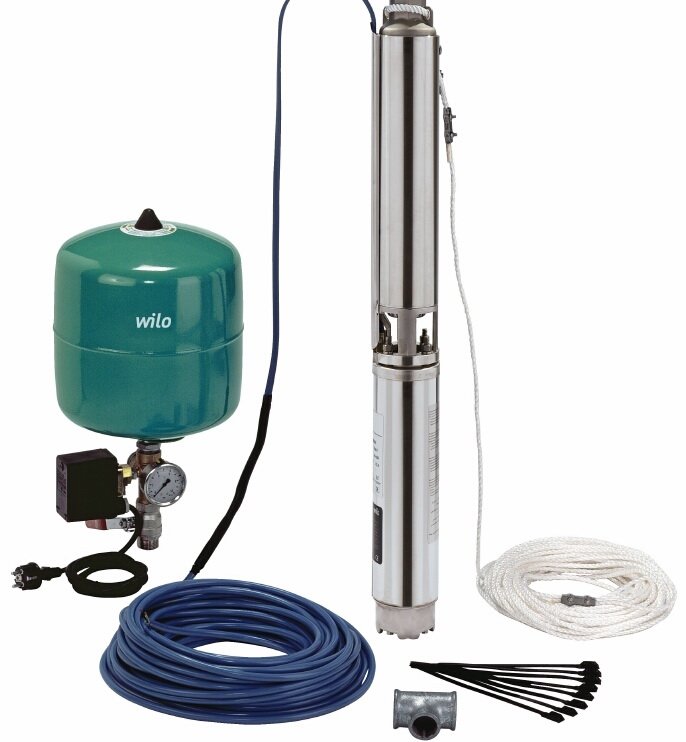

Итак, работы по бурению скважины закончены, и у вас на руках есть паспорт вашего источника воды. Следующая задача - правильный подбор оборудования, который позволит вам обеспечить автономное водоснабжение в доме и на участке. Для этого понадобится: скважинный насос; прибор управления и защита «по сухому ходу»; датчик давления или реле давления; кабель и кабельные муфта; мембранный бак; принадлежности для монтажа.

Как правильно выбрать скважинный насос?

Основными параметрами скважинных насосов являются диаметр, который не должен превышать диаметр скважины, производительность (объем воды, перекачиваемый насосом за единицу времени) и напор (общая высота подъема воды насосом).

Компания WILO SE предлагает ряд бытовых скважинных насосов диаметром 3 и 4 дюйма с максимальной подачей до 20 м³/ч и максимальным напором до 280 м. Требуемая производительность насоса определяется исходя из потребления воды на бытовые и хозяйственные нужды, полив газонов и огорода.

Важно помнить, что производительность скважинного насоса не должна превышать дебет скважины (этот параметр вы найдете в паспорте скважины). При выборе необходимого напора насоса нужно подсчитать: высоту, на которую потребуется поднять воду, величину потерь давления в трубопроводе и арматуре, и напор, который необходимо создать у потребителя.

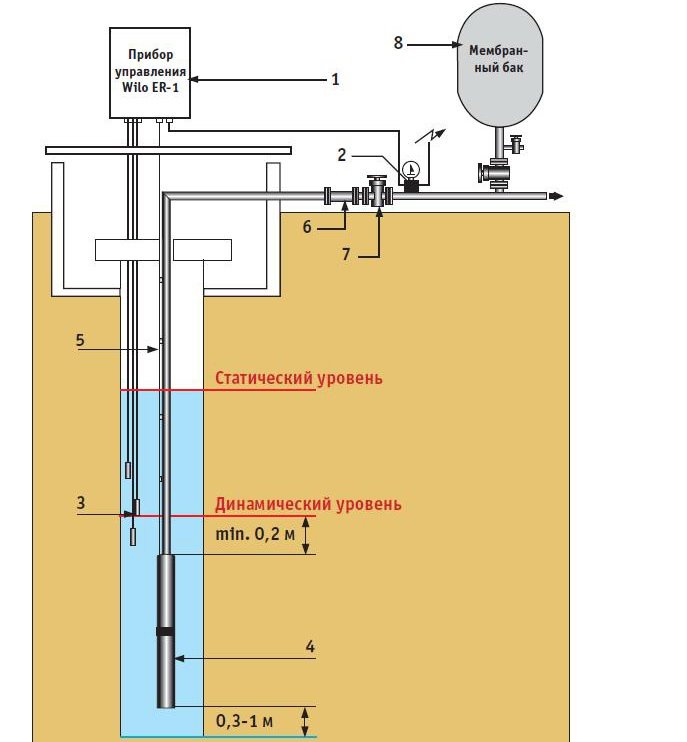

Для определения высоты снова потребуется паспорт скважины, в котором указан статический уровень (уровень воды в скважине при отсутствии водоразбора) и динамический уровень (уровень воды в скважине при производительности насоса равном дебету скважины).

Следует учесть, что насос должен быть установлен ниже динамического уровня не менее, чем на 20 см. Высота, на которую требуется подать воду зависит, таким образом, от уровня погружения насоса в скважину и высоты от уровня земли до самой удаленной по вертикали точки водоразбора.

Наиболее востребованными для бытового водоснабжения из скважины являются насосы серии TWU 3, TWU 4, TWI 4. Все части скважинных насосов WILO, контактирующие с перекачиваемой средой, устойчивы к воздействию коррозии. Высоконадежный обратный клапан, встроенный в напорную камеру, минимизирует потери напора. Для достижения максимальной эффективности оптимизированы гидравлические профили рабочих колес.

Существенным преимуществом скважинных насосов WILO является возможность эксплуатации их в горизонтальном положении для подачи воды, например, из водоемов и резервуаров. Для такой схемы работы необходим дополнительно кожух охлаждения и опоры. Горизонтальная установка скважинных насосов является альтернативой насосам, располагаемым на суше, при этом скважинные насосы не требуют технического обслуживания.

Как автоматизировать работу насоса?

Насос подобран, теперь следует обеспечить автоматическую работу системы водоснабжения и защиту насоса от «сухого хода» (отключение насоса при отсутствии воды на входе). Для этих целей прекрасно подходят приборы управления фирмы WILO: Wilo-Fluidcontrol и Wilo ER.

Прибор управления Wilo-Fluidcontrol - обеспечивает автоматический контроль насосов системы водоснабжения. Устройство осуществляет включение насосов при падении давления в системе, вызванное, например, открытием крана. После прекращения потребления воды, прибор отключает насос. Важной функцией прибора Wilo-Fluidcontrol является защита насоса от "сухого хода", который может возникнуть при ситуации, когда динамический уровень скважины опускается ниже уровня установки насоса.

Более полная автоматизация системы водоснабжения возможна при применении прибора управления Wilo ER. Для обеспечения полной автоматизации требуются дополнительно различные датчики: для включения / выключения насоса - реле давления или поплавковый выключатель WA065 (если подача воды из скважины осуществляется для заполнения резервуара); для защиты по "сухому ходу" - погружные электроды или прибор защиты от "сухого хода" SK 277.

Для подвода энергии к электродвигателю в скважину спускается специальный электрический кабель. Для соединения кабеля электродвигателя и кабеля электропитания используются специальные кабельные муфты - главная задача, которых создать герметичное соединение кабелей.

Есть два основных типа кабельных муфт - термоусадочная (герметизация происходит после термической обработки места соединения) и заливная (место соединения заливается специальной смесью, которая застывая создает прочное и герметичное соединение).

Для уменьшения количества включений / выключений насоса, для защиты системы водоснабжения от гидроударов и создания запаса воды используются гидроаккумуляторы.

Для монтажа насоса в скважине потребуется трос и зажимы. При спуске насоса в скважину необходимо придерживаться следующих правил: не опускать насос за кабель электродвигателя или за страховочный трос - всегда использовать для этой цели трубу; всегда присоединять страховочный трос, который служит в качестве дополнительного средства обеспечения безопасной эксплуатации, позволяющего вам поднять насос наверх при разрыве трубы; после завершения монтажа натяжение проволочного троса необходимо ослабить.

Выполнив все монтажные работы и заполнив систему водой можно запускать в действие вашу автономную систему водоснабжения.
